Ampirik, ekstraksiyon proseslerinin tasarımına istatistiksel olarak dürüst bir yaklaşım.
Sahada gördüğümüz ekstraksiyon başarısızlıklarının çoğu tek bir temel nedeni paylaşır: birisi makul görünen bir basınç ve sıcaklık seçti, birkaç keşif partisi çalıştırdı ve tarifi kilitledi. Biz böyle çalışmıyoruz. AltraProcess'in üstlendiği her proje — tasarım, parmak izi, optimizasyon, ölçeklendirme — her adımda istatistiksel modellemeyle disiplinli, dört aşamalı bir süreç izler.
01. Deneysel tasarım
Herhangi bir ekstraksiyon çalışmasından önce müşteriyle oturup soruyu tanımlarız. Hedef bileşen nedir? Amaç maksimum verim mi, maksimum seçicilik mi, minimum safsızlık taşınması mı, yoksa minimum maliyet mi? Bu öncelikler hangi deney tasarımının uygun olduğunu belirler.
Süperkritik CO₂ ekstraksiyonunda genellikle dört faktörü değiştiriyoruz: basınç, sıcaklık, CO₂ akış hızı, and CO₂/besleme oranı. Merkezi kompozit tasarım veya Box-Behnken tasarımı, faktör sayısına bağlı olarak yalnızca 15–25 deney ile yanıt yüzeyini taramamıza olanak tanır. Subkritik su ekstraksiyonunda ortak çözücü fraksiyonunu (etanol veya yüksek basınçta CO₂) beşinci faktör olarak ekliyoruz.
Çünkü ekstraksiyon verimleri ve seçicilikleri, birbiriyle etkileşen birden fazla değişkenin doğrusal olmayan fonksiyonlarıdır. Basınç ve sıcaklık, CO₂ yoğunluğu ve çözünenin buhar basıncı üzerindeki etkileri aracılığıyla güçlü bir şekilde etkileşir. Tek faktörlü çalışma yalnızca değişken uzayında keyfi bir yol boyunca yerel optimumu bulur — global optimumu değil. RSM ikincisini bulur ve kanıtlar.
02. Analitik parmak izi

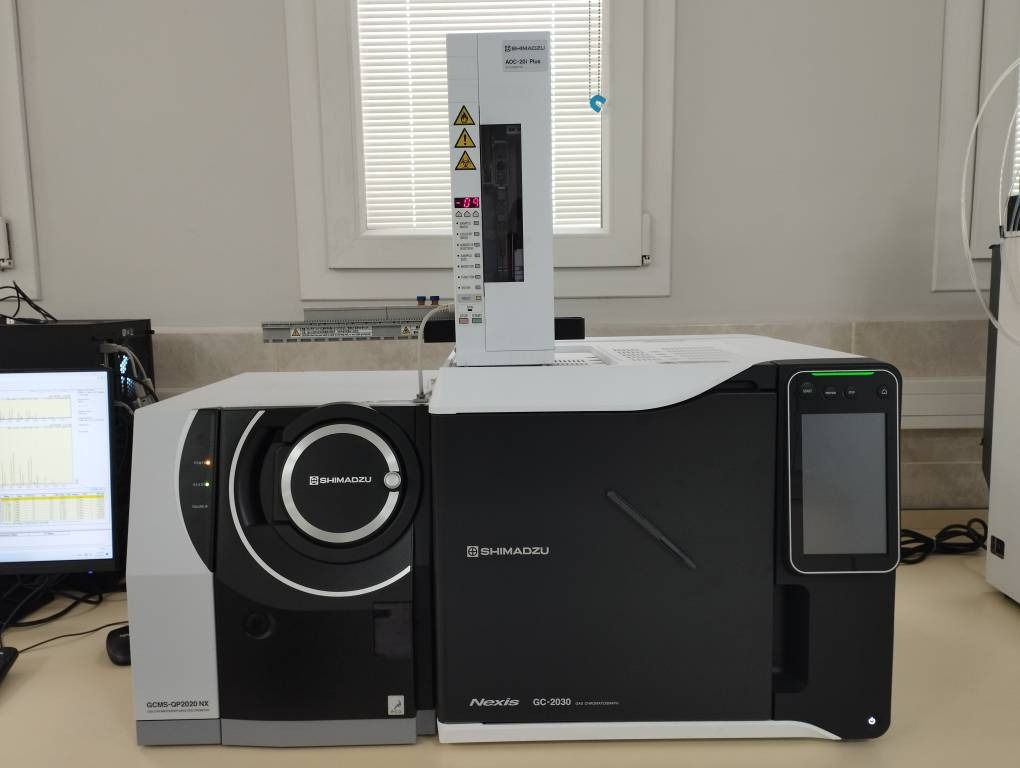

Her tasarım noktasından elde edilen her ekstre, kromatografi laboratuvarımızda analiz edilir. Uçucu yağlar ve uçucu fraksiyonlar için bu, tanımlama için NIST kütüphane eşleştirmeli GC-MS ve kantitatif tayin için sertifikalı standartlara karşı GC-FID anlamına gelir. Polifenoller, flavonoidler, kannabinoidler, alkaloidler, tokoferoller gibi uçucu olmayan biyoaktifler için fotodiod dizi dedektörlü HPLC kullanıyoruz.
Sonuç, her çalışma için çok boyutlu bir parmak izidir: toplam verim, hedef bileşenin konsantrasyonu ve birlikte ekstrakte edilen safsızlıkların konsantrasyonları. Bu, yanıt yüzeyi modellemesinin ihtiyaç duyduğu ham veridir.
03. Yanıt yüzeyi optimizasyonu
Tasarım noktası verileri elimizde olmak üzere, ilgilenilen her yanıt için ikinci dereceden polinom modelleri uyduruyoruz. Uyarlanmış yüzeyler, müşterinin gerçekten önem verdiği soruyu yanıtlamamıza olanak tanır: verim, seçicilik ve maliyeti kabul edilebilir sınırlar içinde tutarken hedefimi maksimize eden basınç, sıcaklık ve CO₂ oranı kombinasyonu nedir?
Optimum nadiren en yüksek ölçülen verimi olan çalışmadır. Üretim maliyeti paralel olarak modellenir: ekstraksiyon süresini veya basıncını ikiye katlamayı gerektiren %5'lik bir verim artışı neredeyse hiçbir zaman üretim hattında buna değmez. Ticari açıdan mantıklı olan optimumu sunuyoruz, laboratuvar yarışmalarını kazananı değil.
En ucuz ekstraksiyon prosesi nadiren en yüksek verimi olandır. Bu, verimi zamana, basınca ve ortak çözücü maliyetine karşı dengeleyen prosestir.
04. Ölçek artırımı ve doğrulama
Laboratuvar ölçeği optimumu daha sonra pilot ve endüstriyel kaplara aktarılır. Kütle transferi davranışı kap geometrisiyle değişir ve yarım litrede işe yarayan aynı basınç-sıcaklık kombinasyonu otuz litrede farklı kinetik üretecektir. Hammaddeye bağlı olarak üç kinetik modelden birini kullanarak bunu telafi ediyoruz:
- Kırık ve sağlam hücre modeli öğütülmüş tohumlar, yapraklar ve kabuk için — klasik Sovová çerçevesi. Yırtılmış hücrelerden hızlı başlangıç fazı ve sağlam dokudan yavaş difüzyon sınırlı kuyrukla iki hızlı davranış.
- Büzülen çekirdek modeli bütün meyveler ve büyük parçacıklar için; ekstraksiyonun yüzeyden içeriye doğru ilerlediği durumlarda.
- Desorpsiyon sınırlı model matrise adsorbe olmuş sistemler için — yeşil kahve dekafeinasyonu, oleoresinlerden mum giderimi.
Pilot veya endüstriyel ekipmanda gerçekleştirilen bir doğrulama üretim çalışması döngüyü tamamlar. Verimler ve analitik profiller model tahminleriyle karşılaştırılır; kalan sapmalar nihai raporda belgelenir.
Tipik proje zaman çizelgesi
Eksiksiz bir geliştirme projesi — elde edilen hammaddeden doğrulanmış bir üretim protokolüne kadar — genellikle iki ila dört ay sürer. En büyük değişken analitik karmaşıklıktır: basit bir uçucu yağ projesi sekiz ila on haftada tamamlanırken, subkritik su hidrolizi ve üç veya dört hedef bileşenin HPLC kantitatif tayinini içeren çok aşamalı bir ekstraksiyon dört aya kadar uzayabilir.
Ne alacaksınız
Proje tamamlandığında müşteri şunları alır:
- Her tasarım noktası için eksiksiz analitik rapor seti.
- Regresyon istatistikleri ve doğrulama çalışmalarıyla birlikte uyarlanmış yanıt yüzeyleri.
- Üretim ekibine teslim edilmeye hazır, optimize edilmiş proses için belgelenmiş standart işletim prosedürü.
- CRM · CUT · COL · FMC ayrıştırmasını kullanarak üretim maliyeti dökümü; seçilen üretim kabı için geri ödeme süresi modellemesi dahil.
- Gelecekteki herhangi bir genişleme için kinetik model parametreleri ve ölçek büyütme korelasyonları.
- Proje SuperEx'ten bir ekipman teklifiyle sonuçlanırsa, SuperEx, P&ID diyagramları, güvenlik belgelerini (EN 15614-1, EN 13445) ve operatör eğitim planını içeren eksiksiz bir teknik dosya.
Sık sorulan sorular
Bir proses çalışması kaç deney gerektirir?
İstatistiksel olarak geçerli bir tasarım — genelde Box-Behnken veya merkezi kompozit — basınç, sıcaklık, akış ve yardımcı çözücü oranını 15-25 deney kadar azıyla tarar.
Proje sonunda elime ne geçer?
Her tasarım noktası için analitik raporların tamamı, regresyon istatistikleri ve doğrulama koşularıyla uydurulmuş yanıt yüzeyleri, optimize edilmiş proses için belgelenmiş bir SOP, geri ödeme süresi modellemesiyle üretim maliyeti dökümü ve ileride büyütme için kinetik model parametreleri ile ölçek büyütme korelasyonları.
Prosesi üretim ölçeğine taşıyabiliyor musunuz?
Evet. Laboratuvar ölçeğindeki optimum koşullar, kendi kinetik modellerimizle pilot ve endüstriyel kazanlara taşınır ve sahada bir üretim koşusuyla doğrulanır. Proje bir ekipman teklifiyle sonuçlanırsa P&ID ve güvenlik dokümantasyonunu (EN 15614-1, EN 13445) içeren eksiksiz bir teknik dosya da verilir.
